                                                                水源熱泵機組改裝控制系統,安裝調試說明書



產品簡介m.vegfruitmart.com 各種廠家品牌中央空調螺桿式機組改裝控制器說明書

螺桿機控制器采用分體安裝，由TP系列真彩觸摸屏顯示器和NH01控制板兩部分組成。顯示器采用400MHZ ARM9處理器，支持7寸、10寸、12寸、15寸不同大小真彩屏，可滿足幾乎所有工業現場應用需求。NH01控制板是專門為暖通或中央空調行業應用定制的。兩者結合能夠滿足大多數現在市場上的機組，而且可根據客戶機組情況做相應更改，滿足不同客戶個性化的需求。



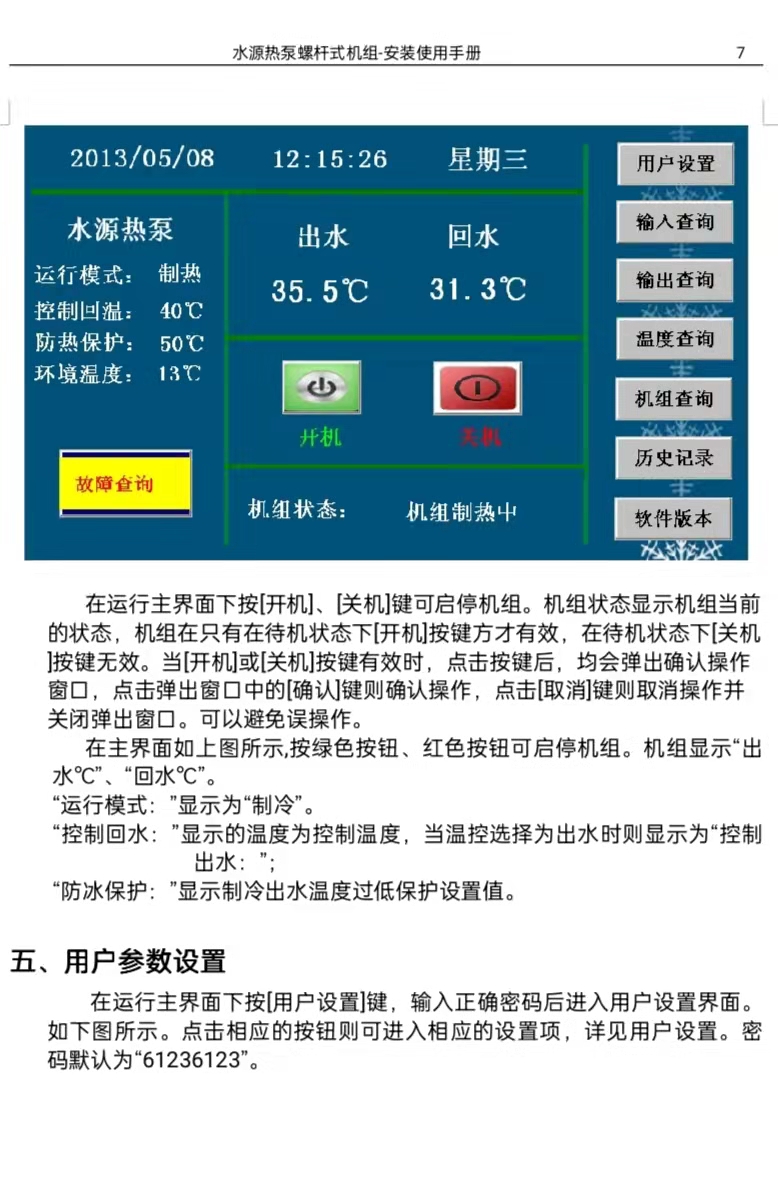

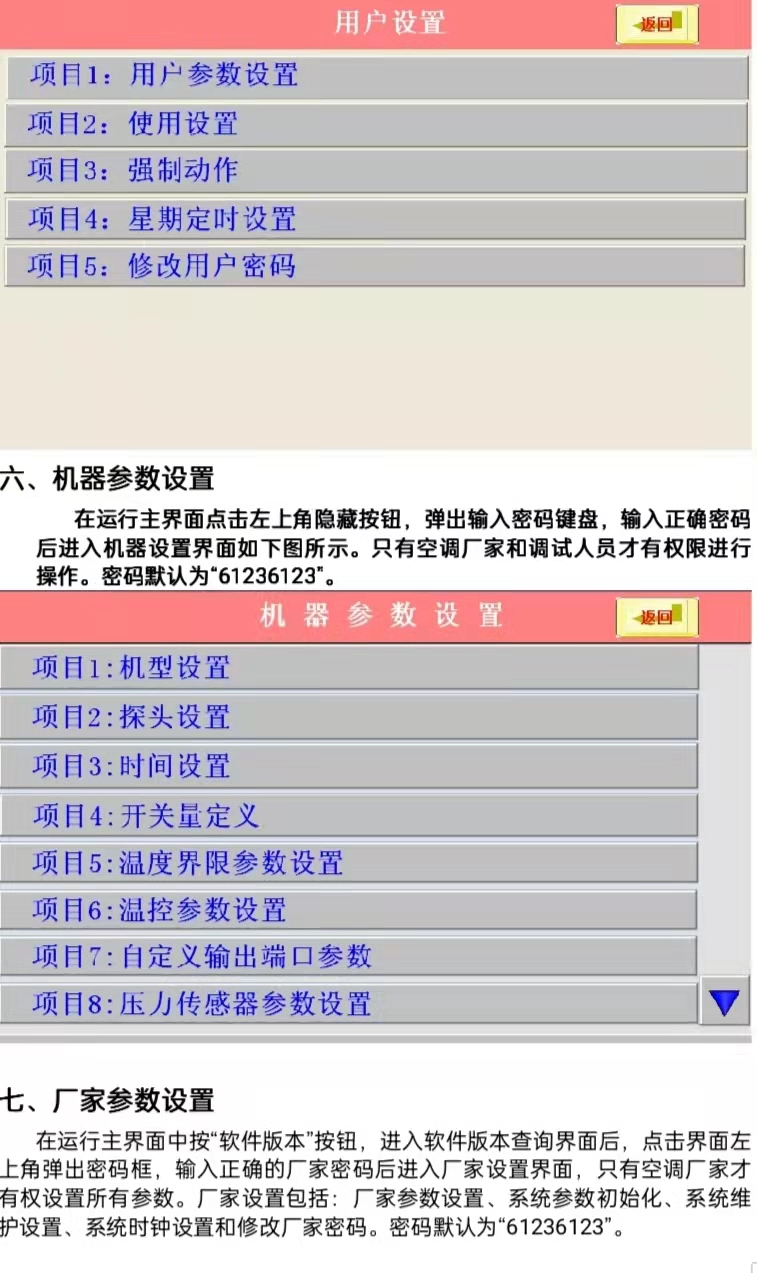

2.1 TP系列真彩觸摸屏顯示器

主要性能指標：

1、采用400MHZ ARM9嵌入式處理器，運算速度更快，功耗更小，性能更穩定，功能強大，遠勝于傳統的8位單片機。

2、采用26萬色TFT真彩液晶，觸摸屏采用軟硬件優化設計，使得產品在觸摸精度和準確度還有畫面色彩上都符合機器控制的要求，采用LED背光，色彩豐富、壽命長、無需更換LED背光，安全可靠。

3、符合EN50081-2和EN50082-2標準，符合FCC，ClassA，具有很強的抗干擾能力，符合工業環境的電磁兼容要求。



2.2 NH01控制板性能指標



主要性能指標：

1、采用ARM Contex M3 內核32位嵌入式處理器，運算速度更快，功耗更小，性能更穩定，功能強大，遠勝于傳統的8位單片機。

2、采用STM表面貼片工藝，雙層PCB設計，抗干擾能力強，所有元件均符合工業級標準。

3、采用快速485通訊技術，采用抗干擾，防高壓，雷擊的設計，增強了通訊的準確性和可靠性，適合遠距離通訊，方便控制器的分體式安裝。軟件協議使用標準Modbus-RTU協議。

4、支持多控制器聯控和PC監控。



1有級能量調節

       本控制系統的參量調節采用模糊控制，把溫度控制區分為加載區、保持區、卸載區，以溫度控制周期為單位，對溫度進行判斷處于哪個區，根據所處的區域，決定是否加載或卸載。選擇運行時間最短的壓縮機優先運行，卸載運行時間最長的壓縮機，使各壓縮機均衡運行。



1、控制分區：

制熱：

A、加載區：當前溫度 <= 設定溫度 – 加載溫差

B、保持區：設定溫度 – 加載溫差 < 當前溫度 < 設定溫度

C、卸載區：控制溫度 <= 當前溫度

制冷：

A、加載區：設定溫度 + 加載溫差 <= 當前溫度

B、保持區：設定溫度 < 當前溫度 < 設定溫度 + 加載溫差

C、卸載區：當前溫度 <= 設定溫度

2、加載順序

A、  首先壓縮機沒有故障，如果有某臺壓縮機運行在小于50%的能量級時，則提升該臺壓縮機到50%的能量級；

B、   如果沒有壓縮機運行在小于50%的能量級，但是有某臺壓縮機運行不到100%的能量級，則提升該臺壓縮機一個能量級(即50%提升到75%，75%提升到100%)；如果壓縮機處于75%能量級，且排氣溫度到達排氣溫度臨界值時，不允許加載該壓縮機。

C、   如果所有啟動的壓縮機都已經運行在100%的能量級，則就選擇一臺沒有故障的運行時間最短的壓縮機投入運行；



3、卸載順序

a)        如果有某臺壓縮機運行機制在大于50%的能量級，則降低該臺壓縮機一個能量級(即100%降到75%，75%降到50%)；

b)        所有啟動的壓縮機都運行在50%能量級以下時，則就會選擇一臺運行時間最長的壓縮機關掉。

4、[能量級別]參數
